关于5G的NSA和SA

发布时间:2019-10-19 03:58:46

在17年12月份的时候,我们其实已经发布了“半个”5G标准--非独立组网(NSA)。而在18年6月的时候,完整的5G标准正式在韩国釜山获得正式批准---独立组网(SA)。这个此次冻结的标准与去年12月出台的NSA(非独立组网)标准相结合,标志着首个真正完整意义上的国际5G标准已经正式出炉,5G商用正式进入冲刺阶段。关于这两个标准,NSA和SA,小编今天就来概括一下他们有什么不同。


首先,这两个标准的全称分别是:

非独立组网(Non-Standalone, NSA)

独立组网(Standalone, SA)

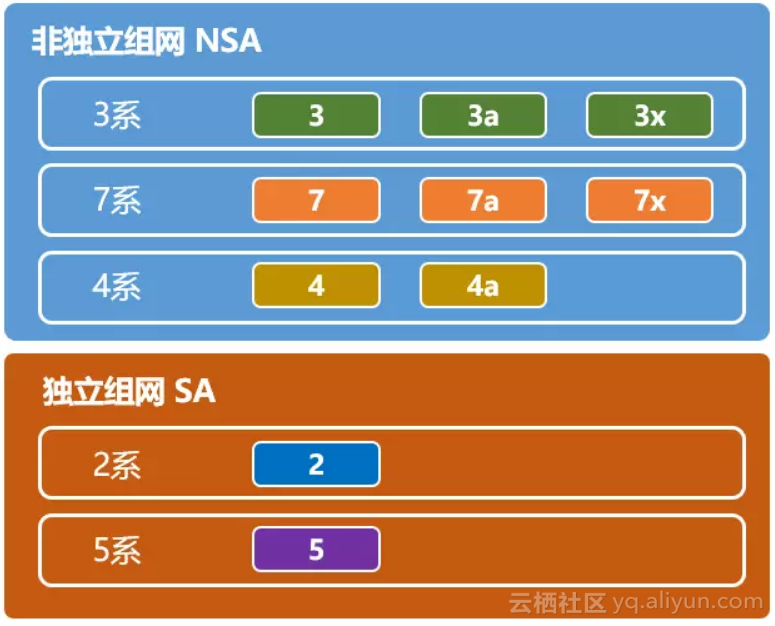

这两种组网方式的最大差别在于其结构的复杂性以及成本。下图是两种组网的方式,由此可见,非独立组网(NSA)更为复杂。

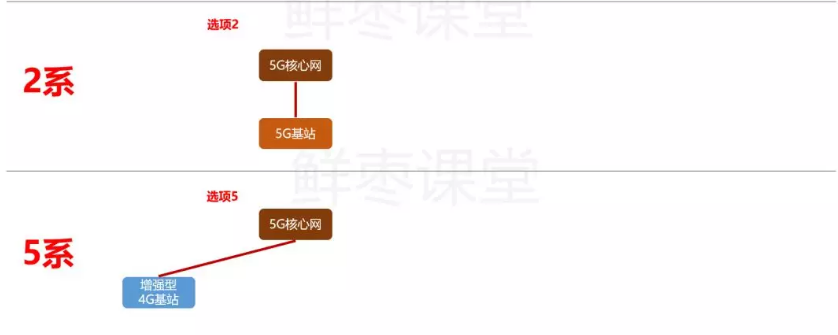

独立组网(Standalone, SA)




2系里使用的是全新的5G核心网+5G基站的方式,和4G完全分隔开,同时也是成本最高的。

而在5系里,在建立全向的5G核心网的同时,升级现有的4G基站,使其变成增强型4G基站再接入5G核心网,这样可以利旧,也会适当降低成本。


非独立组网(Non-Standalone, NSA)

在5G各项工作还未落实的情况下,贸然建立使用5G核心网带来太大的不确定性。因此,3GPP组织设计了多种非独立组网方式,其共通点是使用原有的4G核心网。

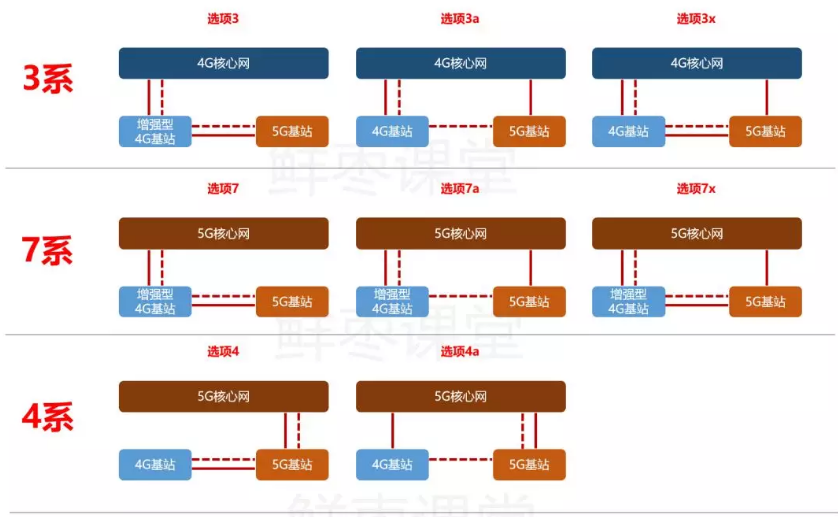

上图:实线:用户实际数据   虚线:管理和调度命令


3系

在"3系"组网方式中,参考的是LTE双连接架构,即UE(用户终端)在连接态下可同时使用至少两个不同基站的无线资源(分为主站和从站)。

5G基站是无法直接连在4G核心网上面的,所以,它会通过4G基站接到4G核心网。


3系-3

在三系-3中,因为传统4G基站的处理能力有限,所以无法承载5G基站这个“拖油瓶”,所以,需要进行硬件改造,变成增强型4G基站

用户具体数据以及管理和调度的命令都是由5G基站,通过增强型4G基站,最终到达4G核心网,发送数据亦然。


3系-3a

在三系-3a中,不需要改造原有4G基站, 用户数据直接通过5G基站到达4G核心网,只有管理和调度命令从“5G基站--4G基站--4G核心网” 这一途径进行收发。


3系-3x

在三系-3x中,不需要改造原有4G基站,用户数据分为两部分,会拖慢4G基站部分的数据,迁移到5G基站,剩下的部分,继续走4G基站到达4G核心网。


3/3a/3x组网方式,是目前国外运营商最喜欢的方式,原因很简单:

1、利旧了4G基站,省钱。

2、部署起来很快很方便,有利于迅速推入市场,抢占用户


7系

然而,很多优质的5G体验,必须基于5G核心网才能实现。所以,7系里面要先建5G核心网,同时在5G核心网的方式下,4G基站都需要升级成为增强型4G基站。数据与命令传输和上述3系很相似,看上图即可。


4系

"4系"组网里,4G基站和5G基站共用5G核心网,5G基站为主站,4G基站为从站。

唯一不同的,选项4的用户面从5G基站走,选项4a的用户面直接连5G核心网。如上图所示。



(转述自云栖社区(技术小能手))
