关于通信天线的性能参数你要了解这些!

发布时间:2018-10-30 18:04:27

   无论天线还是其他通信产品总是在一定的频率范围(频带宽度)内工作,其取决于指标的要求。通常情况下满足指标要求的频率范围即可为天线的工作频率。一般来说在工作频带宽度内的各个频率点上,天线性能是有差异的。因此在相同的指标要求下工作频带越宽,相应的天线设计难度越大。今天精华通信设备公司小编主要带大家一起了解下关于通信天线的性能参数有哪些特点!


通信天线设备的性能参数:


1、前后比:


   抑制同频干扰或导频污染的重要指标,通常情况下只需要考察水平面方向图的前后比,并特指后向±30°范围内的最差值。前后比指标越差相应的后向辐射就越大,对该天线后面的覆盖小区造成干扰的可能性就越大。但是有时候在一些特殊应用中也会需要考察垂直面方向图的前后比,例如基站背向区域有超高层建筑物的情况下。


2、天线增益:


   系指天线在某一规定方向上的辐射功率通量密度与参考天线(通常采用理想点源)在相同输入功率时最大辐射功率通量密度的比值。天线增益、方向图和天线尺寸之关系天线增益是用来衡量天线朝一个特定方向收发信号的能力,它是选择基站天线重要的参数之一。天线增益越高相应的它的方向性越好、能量越集中、波瓣越窄。如果增益越高说明天线长度越长。天线增益的几个要点:


(1)由于天线是无源器件,所以它是不能产生能量。天线增益只是将能量有效集中向某特定方向辐射或接受电磁波的能力;


(2)天线的增益由振子叠加而产生。增益越高相应的天线长度越长;


(3)天线增益越高说明它的方向性越好,能量越集中以及波瓣越窄。


(4)增益影响覆盖距离指标 ,所以说一定要合理选择增益!!!


3、交叉极化比:


   极化分集效果优劣的指标。为了获得良好的上行分集增益,要求双极化天线应该具有良好的正交极化特性,即在±60o的扇形服务区内,交叉极化方向图电平应该比相应角度上的主极化电平有明显的降低,其差别(交叉极化比)在最大辐射方向应大15dB,在±60o内应大于10dB,最低门槛也应该大于7dB!


4、方向图圆度:


   评估全向天线均匀覆盖效果的指标,要注意的是只需要考察水平面方向图的圆度即可。评估举例:指标为±1dB,所有频点都需要优于该指标。


5、电压驻波比:


   电压驻波比(VSWR):为传输线上的电压最大值与电压最小值之比。当天线端口没有反射时就是理想匹配,驻波比为1;当天线端口全反射时驻波比为无穷大。电压驻波比是天线高效率辐射的基本指标要求。在全频段内考察VSWR取最大值为指标。评估举例:指标为1.5,所有频点都需要优于该指标。

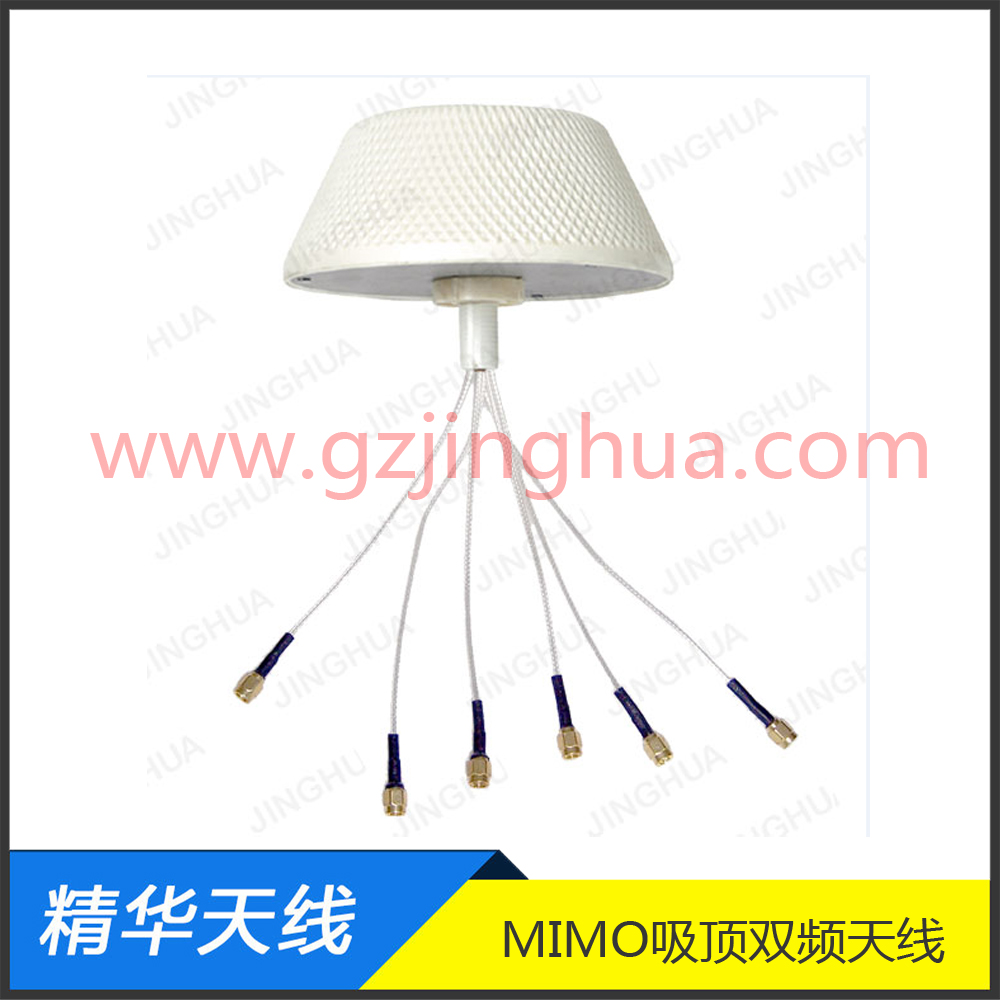

MIMO天线
